تكسير خرسانة بدون اهتزاز؟ بدائل المطرقة داخل المباني المشغولة في قطر

لتكسير الخرسانة باهتزاز أقل داخل مبنى مشغول، ابدأ بفصل القطعة عن باقي الهيكل. ويكون الفصل بالمناشير الماسية أو بالتخريم المتداخل (Stitch drilling). بعد ذلك تُفلَق القطعة أو تُسحق أو تُخرج على أجزاء، فيقل الاعتماد على المطرقة أو يُستغنى عنها. وتعتمد الطريقة المناسبة على سماكة الخرسانة وسهولة الوصول إليها، وعلى ما تحتها وما يجاورها.

لماذا يُفضَّل تجنب التكسير الطويل بالمطرقة في المباني المشغولة؟

المطرقة اليدوية (Jackhammer) تكسر الخرسانة بالضرب المتكرر. وحين يطول العمل، يرتفع الضجيج وينتقل الاهتزاز عبر البلاطات والجدران إلى الطوابق المجاورة. ويصل الغبار أيضاً إلى الممرات المفتوحة. وقد يمتد التشقق خلف خط الإزالة إلى خرسانة يجب أن تبقى سليمة. كما أن التكسير بالمطرقة بطيء في الخرسانة السميكة.

تذكر الهيئة البريطانية للصحة والسلامة (HSE) عدة بدائل للتكسير بالمطرقة اليدوية: المطارق المركّبة على الآلات (Machine-mounted breakers)، ومناشير الأرضيات، والكسارات الهيدروليكية (Concrete crushers)، والمفلقات الهيدروليكية، والتخريم الماسي، والقص بالسلك الماسي، والهدم بالمياه عالية الضغط (Hydrodemolition). وتنصح المصممين أيضاً بترك فتحات للخدمات ومجارٍ للتمديدات أثناء الصب، حتى يقل التكسير لاحقاً.

في قطر يتكرر هذا الموقف كثيراً. قد يكون الموقع مجمعاً تجارياً أو فندقاً أو مستشفى يبقى مفتوحاً أثناء التجديد. وقد يكون فيلا ملاصقة لفيلا مسكونة، أو برجاً فيه طوابق مشطّبة ومسكونة تحت الطابق الذي يجري فيه العمل. في هذه المواقع، تُختار طريقة التكسير من أول مرحلة في التخطيط للعمل.

ما الطرق الرئيسية لتكسير الخرسانة باهتزاز أقل؟

أغلب الأعمال تجمع بين طريقتين أو أكثر. القص يفصل القطعة، ثم يأتي التفليق أو السحق أو الرفع لإخراجها. وفيما يلي كل طريقة ومتى تُستخدم.

تسلسل الإزالة دون مطرقة هدم

1. 1
   مسح GPR

   تحديد مواقع حديد التسليح والكابلات والتمديدات الحية قبل أي قص.

2. 2
   القص الحدودي

   بمنشار الجدران أو الأرضيات أو المنشار السلكي، أو بثقوب تخريم متداخلة.

3. 3
   التفليق أو التكسير

   مفلّق هيدروليكي أو كسّارة تفصل الكتلة بالضغط لا بالطرق.

4. 4
   رفع القطع

   قطع بأحجام تناسب البكرة أو الرافعة أو أقرب فتحة باب.

5. 5
   إزالة المخلفات

   نقل الركام وتسليم حافة نظيفة وسليمة جاهزة للمرحلة التالية.

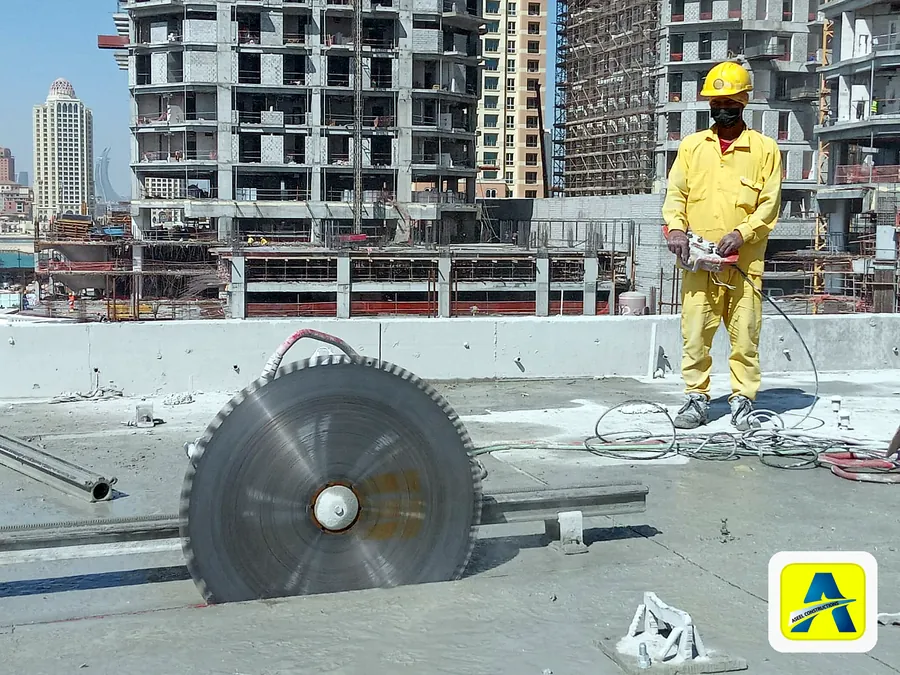

القص بالمنشار الماسي أولاً

قبل أي تكسير، تُقص حدود المنطقة المراد إزالتها بمنشار ماسي. يفصل هذا القص القطعة عن الهيكل، فيحدّ من امتداد التشقق إلى الخرسانة الباقية. وتكون الحافة مستقيمة ونظيفة وجاهزة للتشطيب.

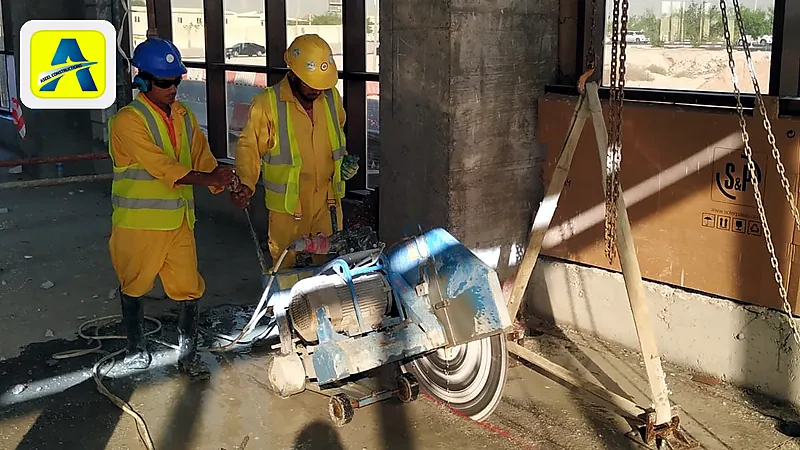

يُستخدم قص الجدران للجدران والعناصر الرأسية، وقص الأرضيات والطرق للبلاطات والأرضيات. وحين تكون الخرسانة أسمك من عمق الشفرة أو يصعب إدخال المنشار، يُستخدم القص بالسلك الماسي. ولمقارنة طرق القص بالتفصيل، اقرأ دليل اختيار طريقة قص الخرسانة.

بعد القص، تُقسَّم القطعة إلى أجزاء تناسب وسيلة الرفع وتتحملها البلاطة. ثم تُخرج من الموقع دون تكسير يُذكر.

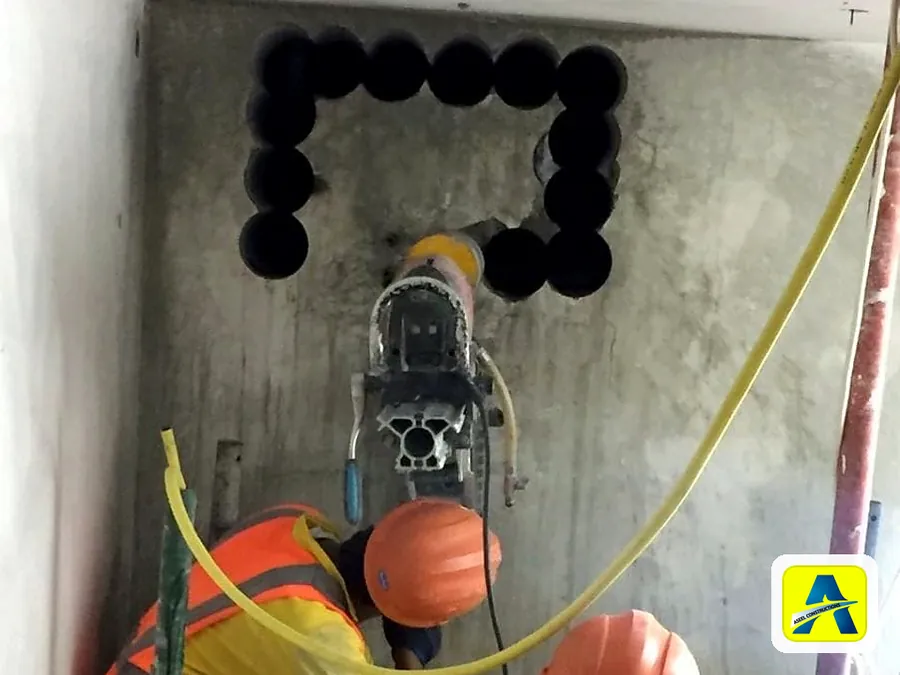

التخريم المتداخل حيث لا يصل المنشار

في الزوايا الضيقة أو بجانب الجدران، قد لا تكفي المساحة لتشغيل المنشار أو تثبيت سكته. هنا تُخرَّم ثقوب متداخلة على طول خط القص، ويتداخل كل ثقب مع الذي يليه حتى تنفصل القطعة.

ويُنفَّذ هذا العمل بمعدات تخريم الخرسانة نفسها. وحين تُثبَّت ماكينة التخريم على قاعدة مربوطة بالخرسانة، لا يمسك العامل أداة تهتز بيده.

التفليق الهيدروليكي

في التفليق الهيدروليكي تُحفر ثقوب في الخرسانة، ثم يُدخل فيها رأس المفلق. يتكون الرأس من إسفين أوسط بين إسفينين مقابلين (Counter wedges). يدفع الضغط الهيدروليكي الإسفين الأوسط إلى الأمام بين الإسفينين المقابلين، فيتباعدان ويضغطان على جدار الثقب. وخلال ثوانٍ تتشقق الخرسانة.

مفلقات Darda علامة تابعة لشركة Brokk. وحسب كتالوجها، تصل قوة التفليق في الطراز C12 L إلى 4,048 kN، أي نحو 413 طناً. ولكل طراز قطر ثقب وحد أدنى لعمقه:

• الطراز C2S N: ثقب قطره من 31 إلى 32 مم، وعمق لا يقل عن 270 مم.
• الطرازان C9 N وC12 N: ثقب قطره من 45 إلى 48 مم، وعمق لا يقل عن 410 مم للأول و610 مم للثاني.

ويذكر الكتالوج أن التفليق يُحدث ضجيجاً وغباراً قليلين جداً. وللخرسانة كثيفة التسليح، تتوفر أسافين مقابلة موسِّعة (Enlarging counter wedges) تفتح الشق أكثر.

وفي دراسة حالة نشرتها HSE، أُزيل جدار استنادي خرساني مقطعه 1 × 1 م ويمتد على محيط طوله 300 م. استُخدمت أداة تفليق داخل ثقوب محفورة، وكان العمل أسرع بكثير من الطرق الأخرى منخفضة الصدم.

التكسير بالكسارة الهيدروليكية

تعمل الكسارة الهيدروليكية بفكّين يُطبقان ببطء على الخرسانة ويسحقانها بدل ضربها. وفي دراسة حالة أخرى من HSE، كان المطلوب إزالة جدار طوله 15 م أثناء تجديد جناح ولادة في مستشفى. فصل الفريق الجدار أولاً بصفوف من الثقوب المتداخلة بماكينة تخريم مثبتة، ثم سحقه بالكسارة. وكان الضجيج منخفضاً جداً، وخرجت المخلفات قطعاً أكبر مع غبار أقل.

وتصنع Brokk آلات هدم تُدار عن بُعد (Remote-controlled demolition machines)، ويمكن تركيب فكوك الكسارة عليها. وحسب الشركة، يتراوح وزن طرازاتها الصغيرة بين 900 و1,600 كغ تقريباً. وتتوزع حمولتها على قاعدة عريضة، وهذا يناسب البلاطات محدودة التحمل. ويبقى قرار وضع أي آلة على البلاطة للمهندس الإنشائي.

القص بالسلك للقطاعات السميكة جداً

حين تبلغ سماكة الخرسانة عدة أمتار، يُلَفّ السلك الماسي حول القطاع ويقصه كاملاً. وفي دراسة حالة ثالثة من HSE، كان المطلوب فتحة بعرض 3 م في أرضية سماكتها بين 1 و4 م فوق نفق عرضه 7 م.

قُدِّرت مدة العمل بالمطارق اليدوية من 40 إلى 60 يوم عمل (Worker days). أما بالقص بالسلك فاكتمل العمل في 3 أيام: يوم ونصف لحفر ثقوب تمرير السلك، ويوم للقص، وساعتان لمطرقة مركّبة على حفارة.

متى تبقى المطرقة خياراً مناسباً؟

في الأعمال القصيرة والكميات الصغيرة، تبقى المطرقة الكهربائية عملية وسريعة التجهيز. وفي المساحات الأكبر، تقترح HSE المطارق المركّبة على الآلات بدل المحمولة باليد. وفي الحالتين يقل الضرر حين تُقص الحدود أولاً، لأن المطرقة تعمل داخل قطعة مفصولة عن الهيكل.

كيف تختار الطريقة المناسبة لكل عمل؟

يقارن الجدول التالي بين الطرق في طريقة العمل والاستخدام المناسب ومتطلبات الموقع. ويبقى القرار النهائي مبنياً على المخططات وظروف الموقع.

اسحب لرؤية كل الأعمدة

ماذا ترسل لنا لنقترح الطريقة المناسبة؟

• المخططات، وعليها حدود الإزالة المعتمدة من المهندس.
• سماكة الخرسانة ونوع العنصر: جدار أو بلاطة أو قاعدة أو كمرة.
• طريق الوصول والرفع: رقم الطابق، والمصعد، والمنحدر أو الرافعة.
• ما تحت منطقة العمل وما يجاورها: طوابق مسكونة، أو تشطيبات، أو معدات.
• ساعات العمل التي يسمح بها المبنى، وهل يلزم العمل ليلاً.
• هل البلاطة بنظام الشد اللاحق، وهل تريد مسح GPR.
• صور لمنطقة العمل وطريق الوصول إليها.

ما الذي يجب تجهيزه قبل بدء القص؟

يحدد المهندس الإنشائي ما يُزال وأين تنتهي حدود الإزالة. ويقرر أيضاً هل يلزم دعم مؤقت قبل فصل القطعة. ولا نبدأ القص قبل أن تتضح هذه النقاط في المخططات أو في بيان طريقة العمل (Method statement).

بعد ذلك، يحدد مسح GPR مواقع حديد التسليح وكابلات الشد اللاحق والخدمات المدفونة في منطقة العمل. نوصي به قبل أي قص في بلاطات الشد اللاحق، ونجريه عند الطلب. وتجد التفاصيل في مقالنا عن مسح GPR قبل التخريم والقص.

خطّط مسبقاً لطريق رفع القطع وإخراج المخلفات. تُقص القطع بأحجام يتحملها المصعد أو الرافعة، وتتحملها البلاطة التي تمر عليها. ويُحدَّد مكان وضعها قبل البدء. ولضبط الغبار والسلامة في الموقع، راجع قائمة الفحص في دليل سلامة قص الخرسانة.

كيف تنفذ أصيل للمقاولات الهدم المتحكَّم؟

نتبع خطوات ثابتة في خدمة تكسير الخرسانة والهدم المتحكَّم، ونختار أداة التكسير بعد دراسة ظروف الموقع:

1. نراجع المخططات مع المهندس أو المقاول الرئيسي لتأكيد حدود الإزالة وأي دعم مؤقت.
2. نجري مسح GPR عند الطلب، ونوصي به في بلاطات الشد اللاحق.
3. نقص الحدود بمنشار ماسي للجدران أو الأرضيات، فتبقى الحافة نظيفة.
4. نزيل الخرسانة بالمطارق الكهربائية أو المفلقات الهيدروليكية أو القص بالسلك. ونختار بينها حسب الوصول وسماكة الخرسانة وحساسية المكان للاهتزاز.
5. نجمع المخلفات ونفرزها عند الطلب، ثم نزيلها من الموقع.

نستخدم أساليب القص الرطب والتحكم في الغبار وحواجز العزل حول منطقة العمل. ونعمل في الأماكن المحصورة والمباني العالية والمباني المشغولة، وفي المناوبات الليلية حين تطلب إدارة المبنى ذلك. وتجد تفاصيل المعدات ونطاق العمل في صفحة خدمة تكسير الخرسانة.

الأسئلة الشائعة

هل يمكن تكسير الخرسانة بدون اهتزاز إطلاقاً؟

لا. القص الماسي والتفليق والسحق تخفض الاهتزاز كثيراً مقارنة بالمطرقة، لكنها لا تلغيه تماماً. ولا يمكن لأي طريقة أن تضمن عدم ظهور أي شق. الحل العملي هو فصل القطعة بالقص أولاً، حتى يبقى التكسير داخل حدود الإزالة.

هل التفليق الهيدروليكي مناسب للخرسانة المسلحة؟

نعم، تذكر Darda أن مفلقاتها تُستخدم في الخرسانة المسلحة. وللتسليح القوي يوفر الكتالوج أسافين مقابلة موسِّعة، ويذكر أن الحديد يُكسر بعدها بسهولة. ويبقى المهندس الإنشائي هو من يقرر ما يُزال وكيف يُدعم الجزء الباقي.

هل القص أبطأ من التكسير بالمطرقة؟

ليس دائماً. في إحدى دراسات الحالة من HSE، كانت سماكة الأرضية تصل إلى 4 م. قُدِّرت مدة العمل بالمطارق اليدوية من 40 إلى 60 يوم عمل. أما بالحفر والقص بالسلك فاكتمل في 3 أيام.

هل تعملون ليلاً أو داخل مبنى مشغول؟

نعم. نعمل في المباني المشغولة والمباني العالية والأماكن المحصورة، وفي المناوبات الليلية. أرسل لنا ساعات العمل التي يسمح بها المبنى لنضع برنامج العمل على أساسها.

هل أحتاج إلى مسح GPR قبل البدء؟

نوصي به قبل أي قص أو تكسير في بلاطات الشد اللاحق، ونجريه عند الطلب. يحدد المسح مواقع حديد التسليح وكابلات الشد والخدمات المدفونة في منطقة العمل.

ماذا تحتاجون لتقديم عرض سعر؟

نحتاج إلى المخططات مع حدود الإزالة، وسماكة الخرسانة، وصور لمنطقة العمل وطريق الوصول. واذكر رقم الطابق ووسيلة الرفع وساعات العمل المسموحة، وهل تريد مسح GPR. نسعّر كل مشروع على حدة بعد مراجعة هذه التفاصيل.
