دليل فتحات التكييف والخدمات
الدليل أولاً، ثم المسح، ثم التخريم.
لعمل فتحة مكيف في جدار خرساني، أو فتحة لماسورة صرف أو مجرى تكييف في بلاطة، يُستخدم تخريم الخرسانة بلقمة ماسية. خذ قطر الفتحة وميلها من دليل تركيب المكيف، وامسح الجدار أو البلاطة بحثاً عن حديد التسليح والخدمات المدفونة أولاً. وأي فتحة في كمرة أو عمود أو طرف بلاطة أو بلاطة شد لاحق تحتاج إلى موافقة المهندس الإنشائي.
- قطر الفتحة يختلف حسب المكيف. دليل Daikin للطراز FTXJ-MW يطلب 65 مم، ودليل Pioneer يذكر من 63.5 إلى 79 مم.
- الدليلان يطلبان أن تميل الفتحة قليلاً إلى الأسفل باتجاه الخارج.
- المسح يسبق الحفر. دليل Pioneer يحذّر من إصابة الأسلاك والمواسير، ومسح GPR يكشف ما داخل الخرسانة.
- المهندس الإنشائي أو الاستشاري يوافق على أي فتحة في كمرة أو عمود أو طرف بلاطة أو بلاطة شد لاحق.
لماذا يتكرر هذا السؤال في فلل قطر؟
مكيفات السبليت شائعة في البيوت القطرية. ففي تقرير نشرته صحيفة Gulf Times عام 2015، قال مدير في قطاع التكييف إن نحو 90% من البيوت الجديدة في قطر تستخدم مكيفات السبليت. وكل وحدة داخلية تحتاج إلى فتحة في الجدار تمر منها مواسير التبريد وماسورة التصريف والكابل.
ولأعمال التركيب موسم أيضاً. فحسب دليل نشره موقع Qatar Living في يوليو 2026، يقدّم مقاولو التكييف في قطر عروض التركيب من مايو تقريباً حتى أغسطس. ويصف الدليل أبريل وسبتمبر بأنهما شهران على أطراف الموسم. كما تضيف أعمال تجديد الفلل مواسير صرف ومجاري تكييف وخدمات أخرى، وفتحاتها أكبر في الغالب.
ماذا تطلب أدلة تركيب المكيفات؟
ابدأ بدليل التركيب الخاص بالطراز الذي اشتريته. الأرقام التالية من شركتين مصنّعتين، وهي أمثلة وليست قاعدة لكل المكيفات.
يشرح دليل تركيب Daikin لوحدات FTXJ-MW الجدارية فتحة الجدار في القسم 5.2.2. ويطلب من الفني حفر فتحة عبور بقطر 65 مم تميل إلى الأسفل باتجاه الخارج. بعد ذلك تُركَّب ماسورة جدارية (Wall embedded pipe) وغطاء جداري. وفي الجدران ذات الإطار المعدني أو الألواح المعدنية، يطلب الدليل الماسورة والغطاء.
ويطلب الدليل نفسه إحكام الفراغات حول المواسير بمادة إحكام (Sealing material) لمنع تسرب الماء. وبعد الانتهاء من التمديدات الكهربائية ومواسير التبريد والتصريف، تُسد الفتحة بالمعجون.
أما دليل المساعدة من Pioneer لوحداتها الجدارية، فيطلب استخدام ماكينة تخريم لعمل فتحة قطرها من 63.5 إلى 79 مم، بميل خفيف إلى الأسفل. ويجعل أسفل الفتحة الداخلية أعلى من أسفل الفتحة الخارجية بنحو 6 مم (1/4 بوصة حسب Pioneer). ويحذّر الفنيين من إصابة الأسلاك والمواسير وأي مواد حساسة داخل الجدار.
لذلك اطلب من فني المكيفات أولاً ثلاثة أشياء: القطر، والميل، والموقع معلَّماً على الجدار.
ماكينة التخريم أم الدريل الهزاز؟
من بين الدليلين، يسمّي دليل Pioneer وحده الأداة: ماكينة التخريم. ولقمة التخريم الماسية أسطوانة مجوفة على حافتها قطع ماسية. تقص اللقمة حلقة في الخرسانة، ويخرج قلب الخرسانة قطعة واحدة، فتبقى فتحة دائرية بقطر محدد.

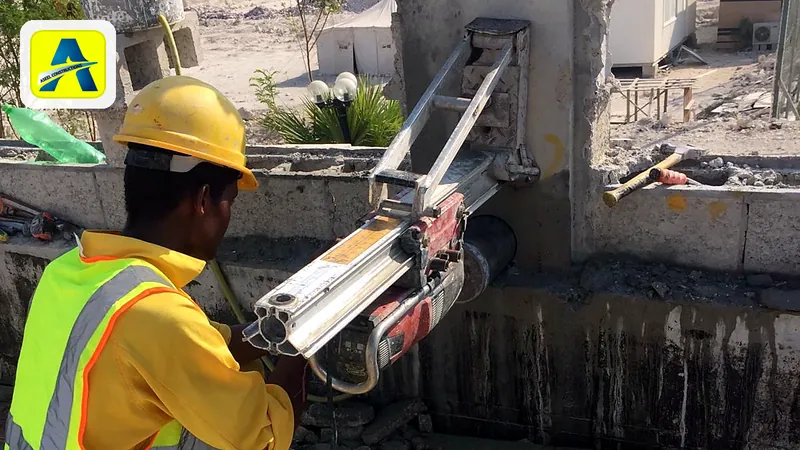

وتذكر شركة Hilti المصنّعة للأدوات التخريم الرطب بماكينة مثبّتة على حامل للخرسانة المسلحة، بأقطار من 12 إلى 600 مم. وللخرسانة المسلحة أيضاً تذكر التخريم اليدوي من 8 إلى 162 مم. أما للطوب والبلوك فتذكر التخريم اليدوي الجاف حتى 250 مم. والماكينة المثبّتة محرّك على حامل يُربط بالجدار أو البلاطة.
الدريل الهزاز (Hammer drill) يضيف الطرق إلى الدوران. ولا تقارن المصادر التي اعتمدنا عليها بين الأداتين في فتحات المكيفات، لذلك لا نضع أرقاماً للفرق بينهما. وتشمل خدمة تخريم الخرسانة لدينا فتحات الخدمات ومجاري التكييف والصرف في الجدران والبلاطات.
تخريم رطب أم جاف داخل غرفة مشطّبة؟
تقسيم Hilti هو: تخريم رطب بماكينة مثبّتة للخرسانة المسلحة، وتخريم يدوي جاف للطوب والبلوك. في التخريم الرطب يبرّد الماء اللقمة، ثم يعود ملاطاً رمادياً. وفي التخريم الجاف يتطاير الغبار.
في الفيلا المشطّبة، أخبرنا عن الأرضيات والأثاث والأسقف في الطابق السفلي والمقابس القريبة. فهذه التفاصيل تحدد طريقة التعامل مع الماء والملاط والغبار.
لماذا يُمسح الجدار أو البلاطة قبل الحفر؟
قد يخفي جدار الفيلا أو بلاطتها تمديدات كهربائية ومواسير مياه وحديد تسليح. ودليل Pioneer يحذّر من إصابة الأسلاك والمواسير. وقد لا تُظهر المخططات أين مُدّت هذه الخدمات فعلاً.
يحدد مسح GPR مواقع حديد التسليح وكابلات الشد اللاحق والتمديدات والخدمات المدفونة قبل دخول اللقمة. نجريه عند الطلب، ونوصي به في بلاطات الشد اللاحق. ويشرح مقالنا عن مسح GPR قبل التخريم والقص ما يكشفه المسح وما لا يكشفه.
ماذا لو كانت الفتحة أكبر من لقمة واحدة؟
فتحة مجرى التكييف تكون مستطيلة في الغالب، والتخريم يعطي دائماً فتحة دائرية. للفتحة المستطيلة في جدار، تُستخدم خدمة قص الجدران: منشار ماسي على سكة يقص حواف مستقيمة. وحين لا يمكن تثبيت السكة، تُخرَّم ثقوب متداخلة على خط الفتحة حتى تنفصل القطعة. ويشرح مقالنا عن تكسير الخرسانة باهتزاز أقل طريقة التخريم المتداخل هذه.
وكلما كبرت الفتحة، زادت أهمية رأي المهندس الإنشائي. لذلك يجب أن يطّلع المهندس على مقاس الفتحة وموقعها قبل اختيار طريقة القص.
من يقرر موقع الفتحة؟
فني المكيفات أو مصمم أعمال الخدمات (MEP) يحدد وظيفة الفتحة ومقاسها. أما في الكمرات والأعمدة وأطراف البلاطات وبلاطات الشد اللاحق، فيوافق الاستشاري أو المهندس الإنشائي على الموقع.
إذا أظهر المسح كابلاً أو سيخ تسليح رئيسياً في موضع الفتحة، يعود الموقع إلى المهندس قبل الحفر. ويعرض دليلنا لتخريم الخرسانة في قطر بقية النقاط التي تُحسم قبل الحفر.
أي فحص يناسب عملك؟
الجدول نقطة بداية فقط. والتفاصيل تحسمها المخططات والمسح والمهندس.
اسحب لرؤية كل الأعمدة
| حالة العمل | ما يجب فحصه | من يقرر |
|---|---|---|
| فتحة مواسير مكيف سبليت في جدار خارجي | القطر والميل والموقع من دليل الوحدة، والأسلاك والمواسير داخل الجدار | فني المكيفات يحدد المقاس والموقع، والمهندس إن كان الجدار خرسانياً إنشائياً |
| جدار بإطار معدني أو ألواح معدنية | ماسورة جدارية وغطاء (دليل Daikin) | فني المكيفات حسب الدليل |
| فتحة في كمرة أو عمود | الدور الإنشائي للعنصر ومواقع حديد التسليح | المهندس الإنشائي أو الاستشاري |
| فتحة قرب طرف بلاطة أو في بلاطة شد لاحق | مواقع كابلات الشد وحديد التسليح بمسح GPR | المهندس الإنشائي أو الاستشاري |
| فتحة صرف أو مجرى تكييف في بلاطة | المقاس، وما تحت البلاطة، والسقف المشطّب أسفلها | مصمم الخدمات للمقاس، والمهندس للموقع |
| فتحة مستطيلة أو كبيرة | منشار الجدران أو ثقوب التخريم المتداخلة | المهندس يوافق، والمقاول يقترح الطريقة |
| غرفة مشطّبة أو مسكونة | الماء والملاط والغبار وحماية التشطيبات | المالك أو مدير المرفق يتفق على الطريقة مع المقاول |
ماذا ترسل لطلب عرض السعر؟
تساعدنا هذه التفاصيل على تحديد نطاق العمل. أرسل ما يتوفر لديك، ويمكن تأكيد الباقي لاحقاً.
- صورة للجدار أو البلاطة، وعليها مواقع الفتحات إن أمكن.
- نوع المادة إن كنت تعرفه: خرسانة أو بلوك أو حجر.
- السماكة التقريبية للجدار أو البلاطة.
- قطر الفتحات وعددها، والميل الذي يطلبه دليل المكيف.
- ارتفاع كل فتحة على الجدار، أو رقم الطابق لفتحات البلاطات.
- هل الغرفة مشطّبة أو مسكونة.
- طريق الوصول: الدرج أو المصعد، ومكان الوقوف، وساعات العمل المسموحة.
- المخططات إن توفرت، وهل تريد مسح GPR.
الأسئلة الشائعة
ما قطر الفتحة التي يحتاجها مكيف السبليت؟
يختلف القطر حسب الوحدة. يطلب دليل Daikin للطراز FTXJ-MW فتحة بقطر 65 مم، ويذكر دليل Pioneer مدى من 63.5 إلى 79 مم. ارجع إلى دليل تركيب الطراز الذي اشتريته، وأعطِ هذا الرقم لفريق التخريم.
في أي اتجاه يجب أن تميل فتحة مواسير المكيف؟
تميل إلى الأسفل باتجاه الخارج. يطلب دليل Daikin ميلاً نحو الأسفل باتجاه الخارج، ويجعل دليل Pioneer أسفل الفتحة الداخلية أعلى من أسفل الفتحة الخارجية بنحو 6 مم.
هل يمكن عمل فتحة في كمرة أو عمود؟
هذا قرار المهندس الإنشائي أو الاستشاري، وليس قرار فني المكيفات أو فريق التخريم. أرسل الموقع المقترح وأي مخططات متوفرة، واحصل على الموافقة قبل الحفر.
هل يسبب التخريم أوساخاً داخل غرفة مشطّبة؟
التخريم الرطب ينتج ملاطاً، والتخريم الجاف ينتج غباراً. أخبرنا أن الغرفة مشطّبة حتى نخطط لحمايتها.
هل أحتاج إلى مسح GPR قبل حفر فتحة المكيف؟
يُفضَّل أن تطلبه. يحذّر دليل Pioneer الفنيين من إصابة الأسلاك والمواسير، ومسح GPR يحدد مواقع حديد التسليح والتمديدات والخدمات المدفونة قبل دخول اللقمة. نجريه عند الطلب، ونوصي به في بلاطات الشد اللاحق.
تحتاج فتحات لمواسير المكيف أو الصرف أو مجاري التكييف؟
أرسل الصور وقائمة الفتحات عبر نموذج طلب عرض السعر، أو اتصل على +974 7066 1660 أو +974 5077 6363. ويمكنك أيضاً المراسلة على البريد sales@smartcutqa.com. وتجد تفاصيل المعدات ونطاق العمل في صفحة خدمة تخريم الخرسانة.
اطلب عرض سعر اتصل على +974 7066 1660 أرسل الصور على واتساب
